Descripción
CÓDIGO PRODUCTO: HAM- SG3A0030BB

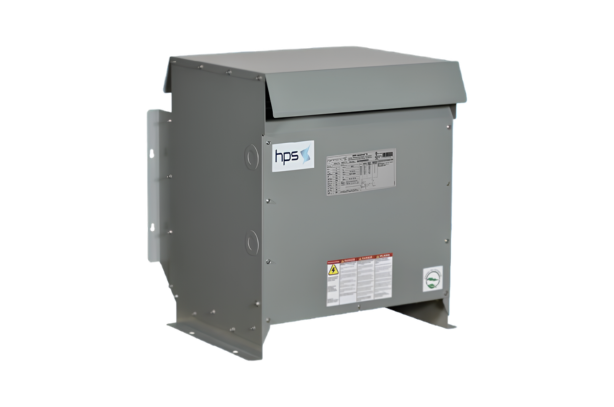

TRANSFORMADOR SECO TRIFÁSICO 30 KVA 208V-208Y/120V 60HZ AL
Technical Particulars:
Línea de producto: Sentinel General Purpose
Uso: Servicio general
Carga no lineal (Factor K): Propósito general
Fase: 3
Potencia: 30 kVA
Frecuencia: 60Hz
Tensión primaria: 208D
Conexión primaria: Delta
BIL (NBI) primario: 10kV
FCAN primario (NPL): 2x2.5%
FCBN primario (NPL): 4x2.5%
Tensión secundaria: 208Y/120
Conexión secundaria: Wye-N
BIL (NBI) secundario: 10kV
Material: Aluminio
Configuración del vector: Dyn1 (-30°)
Temperatura ambiente: 40°C
Elevación de temperatura: 150°C
Clase de aislamiento: 220°C
Cumplimiento sísmico: OSHPD, IBC 2018 (Sds=2.0, z/h=1, lp=1.5)
Nivel de Sonido: 45 dBA (NEMA ST-20)
Impedancia (Std): 2.5% - 6.5%
Regulación de la eficiencia: DOE 2016 (US), NRCAN 2019 (Canada), NMX 2021 (Mexico)
Aprobación: CSA, UL
Terminación primaria (NPL): Terminales mecánicos
Terminación secundaria (NPL): Terminales mecánicos
Tipo de Gabinete: Tipo 3R / IP24
Acabado del Gabinete: ANSI 61 Grey, UL50
Gabinete PN (NPL): DH2-N3R
Dimensiones del Gabinete: 28.75in/731mm(H), 25.75in/655mm(W), 23.8in/605mm(D)
Peso neto: 265 lb / 121 kg
Placa de identificación: Estándar
FICHA TÉCNICA: HAM- SG3A0030BB
